TPS性能特點-超長的密封壽命
- 分類:TPS特點
- 作者:
- 來源:
- 發(fā)布時間:2021-04-25
- Visits:0
[概要]TPS柔性暖邊可以有效抵御中空玻璃的泵吸作用,分解變形應力,減少水氣從中空玻璃邊緣向墻內(nèi)的滲透。
TPS性能特點-超長的密封壽命
[概要]TPS柔性暖邊可以有效抵御中空玻璃的泵吸作用,分解變形應力,減少水氣從中空玻璃邊緣向墻內(nèi)的滲透。
- 分類:TPS特點
- 作者:
- 來源:
- 發(fā)布時間:2021-04-25
- Visits:0

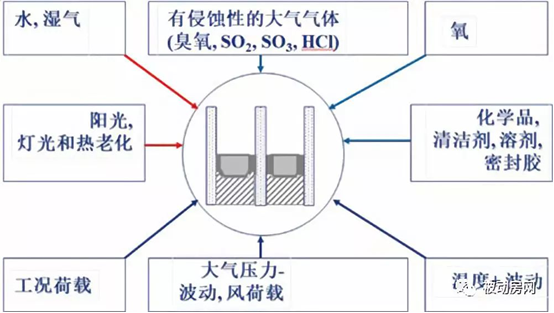

尤其是由于環(huán)境溫度壓力的經(jīng)常變化,中空玻璃中空腔內(nèi)氣體始終處于熱脹或冷縮狀態(tài),使密封膠長期處于受力狀態(tài)。對于傳統(tǒng)雙道密封系統(tǒng),這種力的作用會導致密封膠的變形和功能的喪失,環(huán)境中的水氣會不斷從中空玻璃的邊部向中空腔內(nèi)滲透。同時,環(huán)境中的紫外線、水和其他腐蝕氣體的作用都會加速密封膠的老化,從而加快水汽進入中空腔內(nèi)和充入的氬氣逸出的速度。導致中空玻璃中空腔內(nèi)水汽含量升高而密封失效,導致節(jié)能效果降低。由于熱塑隔條密封系統(tǒng)具有一定的彈性,在環(huán)境變化時能使邊緣應力有效釋放,同時熱塑隔條有更高的內(nèi)聚力,來抵御載荷帶來的變化保證密封結(jié)構(gòu)的穩(wěn)定。

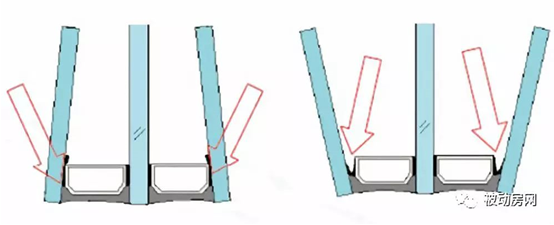

三玻兩腔中空玻璃環(huán)境影響下的密封膠變化示意
對于三玻兩腔中空玻璃來說(如圖),由于其兩側(cè)的玻璃會受到另一個腔的作用而產(chǎn)生更大的應力,從而導致丁基膠的變形、降低第一道密封的作用、增加水汽的通道,使中空玻璃更快地失效,熱塑隔條的密封優(yōu)勢會體現(xiàn)得更明顯。

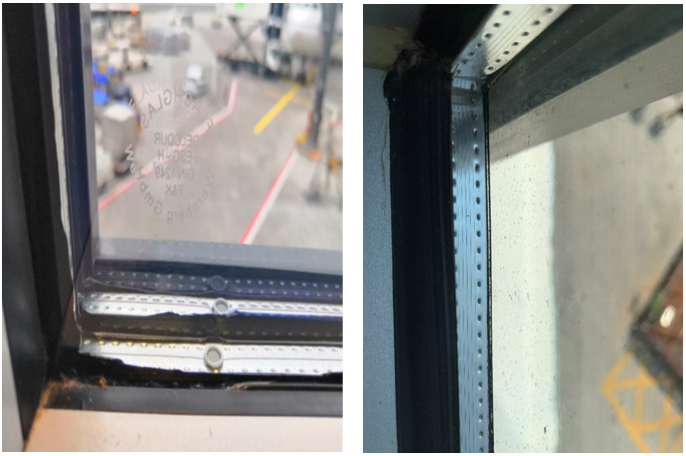

結(jié)構(gòu)性缺陷對于預成型隔條中空系統(tǒng),內(nèi)溢問題會伴隨終身,無法避免,但TPS由于完整的彈性密封隔條系統(tǒng)將完全避免此問題的發(fā)生
水汽密封實驗方法:每個周期的測試分別由高低溫交變循環(huán)和恒溫恒濕組成。第1階段:56個循環(huán),每12小時為一個溫度循環(huán),溫度從-18℃±2℃~ 53℃±1℃;第2階段:溫度在58℃±1℃、相對濕度大于95%的環(huán)境溫度保持7周, 每個周期是77天
周期 |
干燥劑最終水分含量Tf(%) |
水分滲透指數(shù)I(%) |
Iav(%) |
1周期 |
0.20 |
3.70 |
2.86 |
0.17 |
2.69 |
||
0.14 |
1.68 |
||
0.19 |
3.37 |
||
2周期 |
0.39 |
10.1 |
4.63 |
0.10 |
0.34 |
||
0.24 |
5.05 |
||
0.18 |
3.03 |
||
3周期 |
0.27 |
6.06 |
5.3 |
0.28 |
6.40 |
||
0.11 |
0.67 |
||
0.33 |
8.08 |
||
4周期 |
0.37 |
9.43 |
10.18 |
0.32 |
7.74 |
||
0.35 |
8.75 |
||
0.53 |
14.81 |
||
5周期 |
0.44 |
11.78 |
12.12 |
0.42 |
11.11 |
||
0.45 |
12.12 |
||
0.49 |
13.47 |
樣品編號 |
初始氬氣含量(% V/V) |
1# |
93.7% |
2# |
93.0% |
周期 |
樣品編號 |
最終氬氣含量(% V/V) |
1 周期 |
1# |
92.8 |
2# |
92.2 |
|
2 周期 |
1# |
91.9 |
2# |
91.3 |
|
3 周期 |
1# |
91.2 |
2# |
90.5 |
|
4 周期 |
1# |
90.4 |
2# |
89.7 |
|
5 周期 |
1# |
89.6 |
2# |
89.0 |
總結(jié):TPS系統(tǒng)中空玻璃經(jīng)過5個標準規(guī)定的老化周期的測試后,不論是水分滲透指數(shù)還是氬氣含量均仍然可以達到國家標準的要求,水分滲透指數(shù)在5個周期后測試結(jié)果好于目前國內(nèi)傳統(tǒng)密封結(jié)構(gòu)的標準周期的測試結(jié)果,氣體含量只下降了4%左右,TPS系統(tǒng)中空玻璃的使用壽命是目前國內(nèi)的主流密封結(jié)構(gòu)中空玻璃的3倍

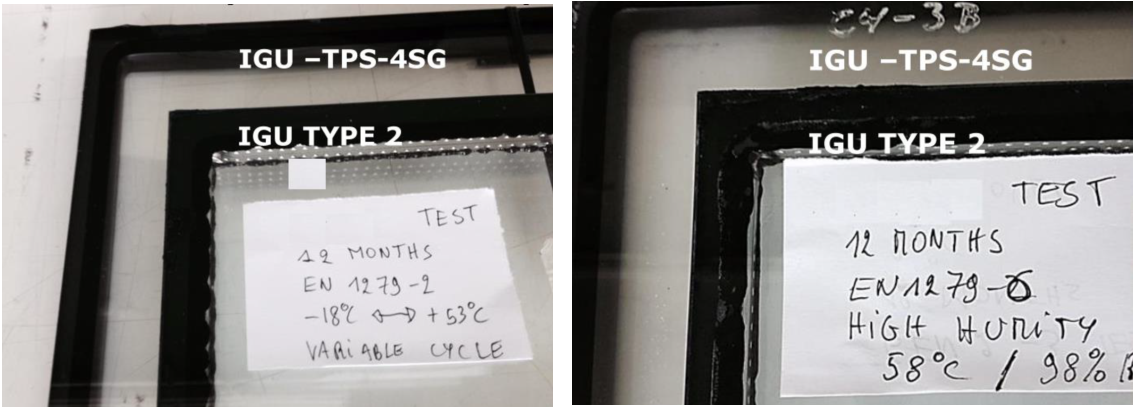

德國五個循環(huán)實驗檢測實樣結(jié)果,傳統(tǒng)槽鋁式中空丁基膠已明顯變形開裂,tps系統(tǒng)則完好無損
掃二維碼用手機看
互動留言
WRITE A MESSAGE TO US
威海藍星特種玻璃有限公司
主要加工制造TPS中空系統(tǒng)玻璃,低輻射LOW-E鍍膜玻璃,陽光控制SUN-E鍍膜玻璃,幕墻中空玻璃,鋼化、半鋼化玻璃,夾層、彩釉玻璃及其復合產(chǎn)品。
快捷導航
聯(lián)系方式
手機官網(wǎng)
Copyright ? 2021 威海藍星特種玻璃有限公司 魯ICP備2021009892號-1 網(wǎng)站建設:中企動力 威海
